Optinen liittimen sulkeminen

Optisen sulkimen historia valokuituverkon rakentamislaitteena on vuosikymmeniä viime vuosisadalta ja optisen sulkimen suunnittelun vaatimus muuttuu eri verkkorakenteiden vaatimusten mukaan, pääasialliset syyt ovat asennuksen kustannusten ja ajan säästäminen. ja vähentää kuituvaurioiden riskiä huoltoaikana.

Yksi uuden sukupolven optisen sulkimen teknisistä saavutuksista on ns optinen liitinsuljin, joka on suunniteltu vedenpitävässä optisessa sovittimessa vakiooptisen sulkimen sisään ja myös optinen PLC-jakaja voidaan asentaa optisen sulkimen sisään, tarkoituksena on Optinen suljin erottaa asennus- ja huoltovaiheet toisistaan ​​ja parantavat suorituskykyä nopeuttamalla huoltoprosessia ja vähentävät kuituvaurioiden riskiä huoltoprosessin aikana.

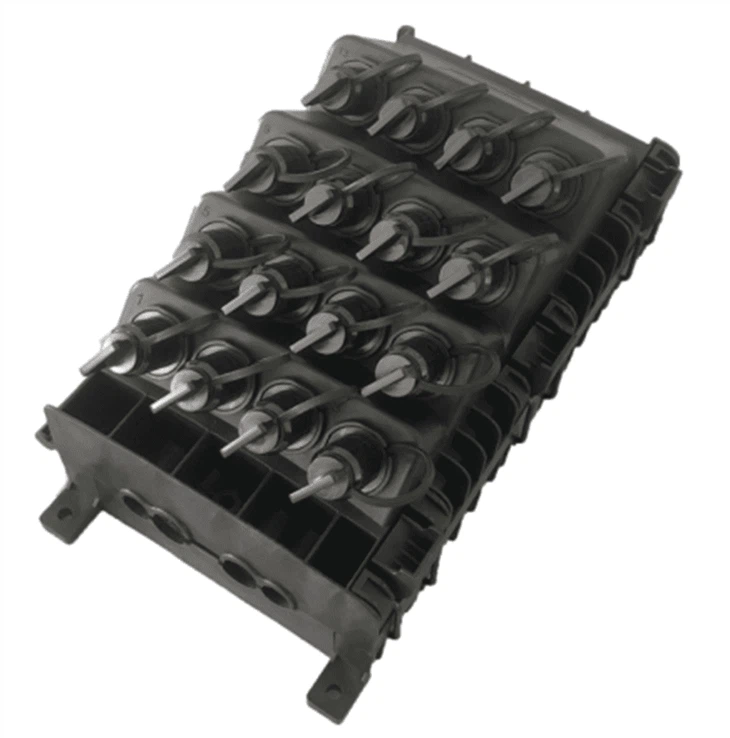

Optinen suljinmalli LPTC-05 on yksi optisen päätteen sulkemisen ratkaisuista, jossa on 4 kpl valokaapeliportteja valokuitukaapelin sisääntuloa varten ja varustettu 16 kpl vedenpitävällä SC simplex -sovittimella pudotuskaapelin ulostuloa varten. Tämän optisen sulkimen sisällä voidaan asentaa jopa 36 optista kuitujakoa ja tukea optisen PLC-jakajan asennusta. Tämän optisen sulkimen sisäinen rakenne on suunniteltu hyvin valokuitujen hallintaan ja taivutussäteen suojaamiseen.

Tämä suljin on valmistettu valitsemalla erinomaista muovimateriaalia ja se pystyy suojaamaan ympäristötekijöiltä, ​​kuten UV-kestävyydeltä, iskuilta ja lämpötilalta. Tällä optisella sulkimella on IP 65 -luokitus, joka soveltuu käytettäväksi maan päällä ja ilmassa.

A. Lisämateriaalit (operaattori toimittaa)

B. Erikoistyökalut (käyttäjä toimittaa)

C. Yleistyökalut (operaattorin toimittamat)

D. Jatko- ja testausvälineet (operaattorin toimittamat)

Ilmoitus:

Yllä mainitut työkalut ja testausvälineet on toimitettava toimijoiden itsensä toimesta.

1. Valmistele ja liitä kaksi leikattua kaapelia. Löysää solki ja avaa suljin.

2. Asenna kaapeli, kiinnitä CSM ja asenna kaapelin kiinnike. Kierrä jäljelle jäänyt kuitu pohjalle, laita suojaholkki päälle ja kiinnitä nylonsidoksella.

Huomautus: Jos kaapelin halkaisija on pienempi kuin 13 mm tai 8 mm, käytä tiivisteteippiä sen halkaisijan suurentamiseen.

3. Asenna toinen katkaistu kaapeli sulkimeen, kiinnitä CSM ja asenna kaapelin kiinnike. Kierrä toisen kaapelin jäljelle jäänyt kuitu pohjalle, laita suojaholkki päälle ja kiinnitä nylonsidoksella.

4. Kelaa jäljellä oleva kuitu lokeroon oikeassa järjestyksessä ja liitä.

5. Asenna 1*16-jakaja ja tuloaukko toiseen lokeroon ja liitä kuidulla. Yhdistä ulostulopuolella olevaan liittimeen.

6. Kelaa kuitu alustan jakajan ulostulopuolelta. Aseta puskuriputki päälle ja liitä liittimeen.

7. Aseta lokeron kansi päälle ja sulje suljin.

8. Yhdistä letku liittimeen.

9. Aseta solki paikalleen ja kiristä ruuvit asennuksen viimeistelemiseksi.
