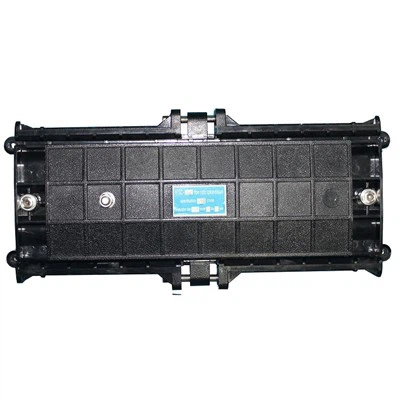

48 ytimen sisäinen kuituoptinen suljin
Mallinumero: LPSC-131
LPSC:ssä-131 on 4 kaapelin sisään-/ulostuloa, se soveltuu laajaan käyttöön, erinomainen tiivistyskyky ja helppo asentaa, ja sitä voidaan käyttää suoraan maahan upotettuihin, seinäasennus- ja paikallisiin ympäristöihin.
Kuvaus
|
Malli nro. |
Luokittelu |
|
LPSC-131 |
48 ytimen sisäinen kuituoptinen suljin (inline-tyyppinen) |
LPSC-131 on suunniteltu monitoimilaitteeksi optisten kaapelien liittämiseen ja suojaamiseen, sitä voidaan käyttää optisten kaapelien liittämiseen tai haarautumiseen, jossa on 4 kaapelin tuloa/lähtöä, se soveltuu laajaan käyttöön, erinomainen tiivistyskyky ja helppo asentaa, ja se voidaan käyttää suoraan haudattuun, seinäkiinnitykseen ja paikallisiin ympäristöihin.
Valittu luja tekninen muovimateriaali takaa erinomaisen suojan ankarilta ympäristöiltä, kuten ikääntymiseltä, korroosiolta, lämpötilalta ja erinomaiselta mekaaniselta lujudelta. Meillä on hyvä maine, koska pyrimme kehittämään korkealaatuisia ja luotettavia tuotteita ja varmistamaan asiakkaiden vaatimusten täyttämisen.
Tekniset tiedot
|
Tuote |
Tekniset tiedot |
|
Ulkomitta (mm) |
420 x 127 x 72 mm |
|
Kotelon materiaali |
MPP |
|
UV-säteily (tuntia) |
720 (ASTM G155) |
| Paino (kg) | 1.37-1.4 |
|
Tiivistystyyppi |
Mekaaninen |
|
Kaapeliporttien lukumäärä |
4 porttia, Φ6–Φ16 (mm) |
|
Max. liitoskapasiteetti (yksi kuitu) |
48 ydintä yksikuitujatkossa |
| Sovittimen lataus | Ei mitään |
|
IP-nopeus |
IP67 |
|
Käyttölämpötila ( astetta ) |
-40 - +65 astetta |
|
Eristysvastus |
Suurempi tai yhtä suuri kuin 2X104MΩ |
Tärkeimmät tarvikkeet
| Ei. | Nimi | Käyttö |
|
1 |
Puskuriputki | Optisen kuidun suojaus |
| 2 | Ripustuskoukku | Antenniasennussovellus |
| 3 | Eristysteippi | Optisen kaapelin suojaus |
| 4 | Seinään kiinnitettävä ruuvisarja | Seinäkiinnityssovellus |
| 5 | Nylon solmio | Optisen kuidun kiinnitys |
| 6 | Tiivistenauha | Optinen kuitutiiviste |
| 7 | Kutistesuojaholkki | Optinen kuitujatkosuoja |
| 8 | M6 kuusioavain | Avoin kotelo |
Tarvittavat työkalut asennukseen
- Lisämateriaalit (operaattori toimittaa)
| Työkalun nimi | Käyttö |
| teippi | Merkintä, tilapäinen korjaus |
| Etyylialkoholi | Puhdistus |
| Sideharso | Puhdistus |
- Erikoistyökalut (operaattorin toimittamana)
| Työkalun nimi | Käyttö |
| teippi | Merkintä, tilapäinen korjaus |
| Etyylialkoholi | Puhdistus |
| Sideharso | Puhdistus |
- Yleistyökalut (operaattorin toimittamana)
|
Työkalun nimi |
Käyttö ja spesifikaatiot |
|
Nauhanauha |
Kuitukaapelin mittaus |
|
Putkenleikkuri |
Kuitukaapelin leikkaaminen |
|
Sähköinen leikkuri |
Poista kuitukaapelin suojakerros |
|
Yhdistelmäpihdit |
Vahvistetun ytimen leikkaaminen |
|
Ruuvimeisseli |
Ristikkäinen/rinnakkaisruuvimeisseli |
|
Sakset |
|
|
Vedenpitävä kansi |
Vedenpitävä, pölytiivis |
|
Metallinen jakoavain |
Vahvistetun ytimen kiristysmutteri |
- Liitos- ja testausvälineet (operaattorin toimittamana)
|
Laitteen nimi |
Käyttö ja spesifikaatiot |
|
Fuusioliitoskone |
Kuituliitos |
|
OT DR |
Liitosten testaus |
|
Väliaikaiset liitostyökalut |
Väliaikainen testaus |
Kuituoptinen liitossuljintiiviste
- Varmista, että liitosalusta on asennettu oikein ja kuitureitti vastaa optisen kuidun taivutussädettä.
- Varmista, että jokainen sisällä oleva osa on kiinnitetty.
- Tulo-/lähtöportit ilman kuitukaapeleita on suljettava porttitulpilla.
- Säädä tiivistenauhan määrää oikealla alueella.
- Tiiviste on asennettu siististi ja sujuvasti.
